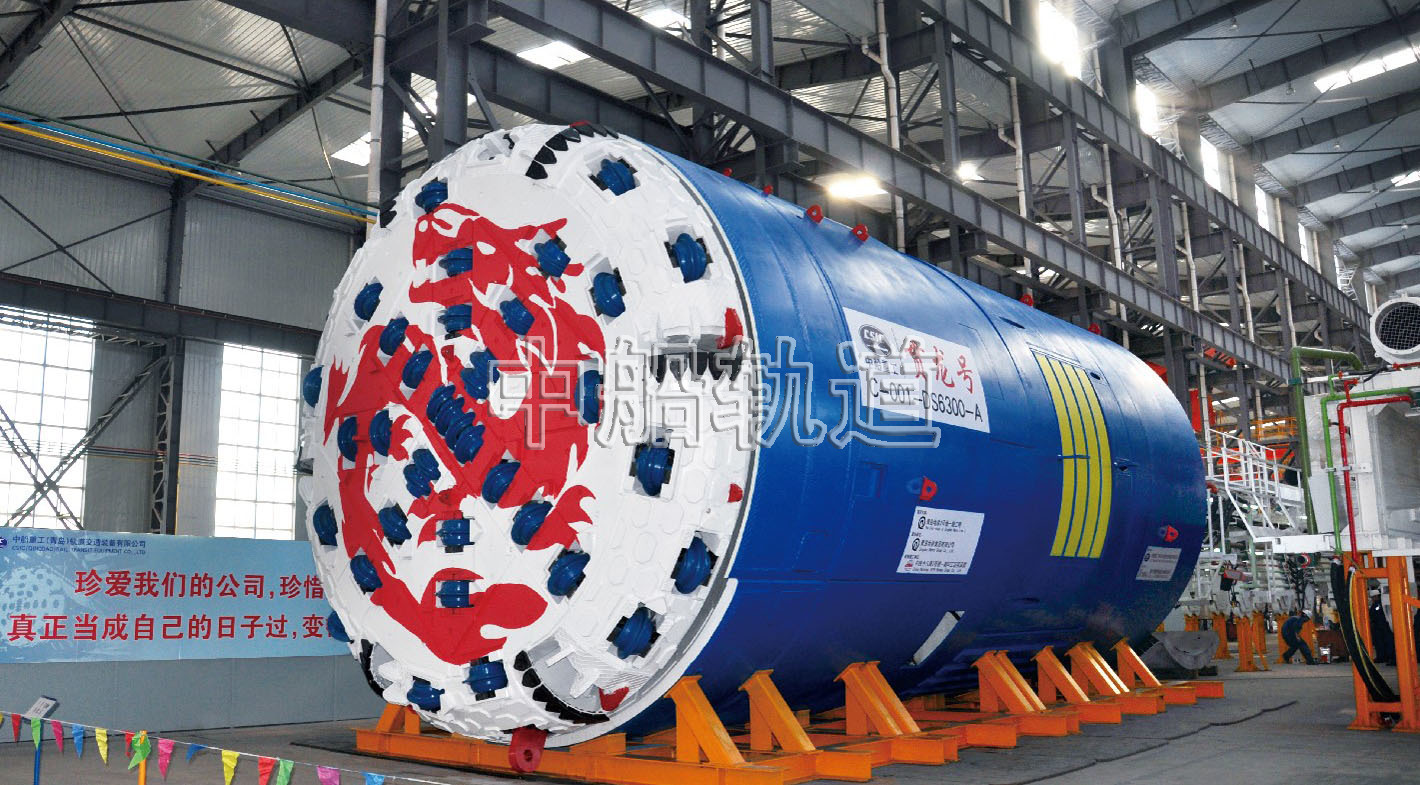

貫龍”號DSUC型雙護盾硬巖隧道掘進機（TBM）

    “貫龍”號DSUC型TBM是集機、電、液、光、氣、信息技術于一體，高智能、新型先進的隧道施工重大技術裝備。該設備將隧洞掘進出渣和支護功能合為一體，利用旋轉刀盤破碎圍巖并形成整體斷面，相對于傳統的鉆爆法隧道施工模式，更加安全、可靠、高效，并能有效減少對周邊環境的影響。

產品特點
1、具備雙護盾和單護盾兩種掘進模式，能夠適應堅硬地層和軟弱地層的掘進要求；
2、刀盤正面板采用300mm厚度整鋼加工成型，有效避免了傳統刀盤大量焊接造成的結構應力不均，提高了刀盤的可靠性，降低了施工風險；
3、全封閉結構和高強度合金鋼在盾體設計制造中的應用，保證了人員和設備免受洞內危險落石的傷害，有效降低了施工風險，提高了隧洞作業的安全性；
4、階梯的護盾設計方案，能夠有效應對圍巖的收斂變形，有效地減少了卡機現象對隧洞掘進的影響；
5、具備靈活的隧道支護方式，可以適應不同地層的支護要求。在堅硬完整地層可以采用錨桿和噴射混凝土的支護模式；在軟弱破碎地層可以采用預制混凝土管片的支護模式。

TBM設備系統介紹
TBM刀盤
TBM刀盤結構，采用300mm厚度的整鋼板加工成型。具有結構強度高、耐久性良好的優點。為提高整體施工速度提供了強而有力的保障。

BM主驅動
主驅動系統采用了大功率水冷變頻電機驅動刀盤旋轉，主軸承結構采用了國際知名品牌，核心部件保證了15000小時的有效使用壽命，提高了TBM整機的可靠性。

TBM液壓系統
液壓系統由中船重工自主設計制造，秉承武船重工“誠信為本，信譽至上”的經營方針，不斷加強技術方面創新，從而提高使用壽命和實用性。為中船重工TBM設備的最大特點。

TBM電氣系統
電氣系統由中船重工自主設計制造，同時堅持了中船重工“軍品民用”的公司理念，性能可靠，品質優良，能夠適應各種惡劣的隧道施工環境。

 TBM豆礫石回填系統
當仰拱塊注漿時，通常豆礫石通過拱頂和肩部管片上的注入口注入，來填充管片和開挖隧道壁之間的空隙。從而穩定已安裝的管環。
